六類

技術數據

國家標準：YD/T 1019-2001

電纜結構

應用

六類纜，適用于傳輸速率快及蹤合布線網絡ADSL等，適合政府、網吧、酒店、建筑群等。

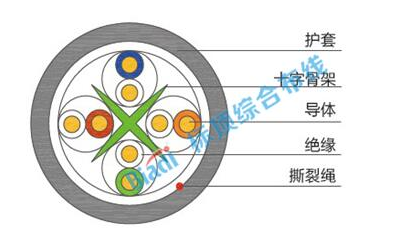

構造簡圖


產品標準產品型號產品規格導體條數 N導體直徑 mm絕緣外徑 mm護套外徑 mm英文類型20℃時導體最大電阻(直線)Ω/km
YD/T1019-2001(4對)(六類) HSYV-64×2×0.6010.61.026.70UTP-661.10


傳輸特性（傳播速度）


相時延20℃ maxns/100mf(MHz)       要求0.064~100MHZ，掃頻點數1601；0.064~250MHZ，掃頻點數1601
1：  ≤570
10：   ≤545
100：   ≤538
250：   ≤536

時延差20℃ max

ns/100m

f(MHz)       要求

0.064~100MHZ，掃頻點數1601；0.064~250MHZ，掃頻點數1601
1：   ≤45
10：   ≤45
100：   ≤45
250：    ≤45

特性阻抗Ω

3類，4類，5類，5e類，6類100±15Ω
