M16快卡自鎖系列

技術數據

電纜結構

應用

推出的快卡自鎖系列連接器，擁有插拔自鎖且防水的實用功能，且使用安全快捷環保，高絕緣性能的高熱塑性防火V0等級外殼和防水結構，以及獨特的針芯結構，使用更加持久流暢安全又可靠。并且款式多樣化，可以滿足客戶不同的需求，靈活多變性強，外觀簡潔但又富含科技感和時尚感，16/19/25系列產品均已取得了CE 、UL等專業且國際知名的國際機構的認證證書。 是控制設備、檢測儀表、醫療設備、影視屏設備、自動化設備、以及戶外戶內產品和水下工業應用的最佳選擇。

外殼材質接觸件材質接觸電阻工作電壓(A.C.V)瞬間耐壓(A.C.V)
高熱塑性防火V0塑料 PA66鍍金銅3.0mΩ

250V(電源)

 50V(信號)

2500V(電源)

500V(信號)

接線線纜規格接插方式接插次數防水等級額定電流工作溫度

電源≤2.5mm2 (16AWG)

信號≤0.5mm2(20AWG)

OD≤8.6mm

快卡式自鎖≥1000次IP67

15A(電源)

 5A(信號)

-40℃~105℃

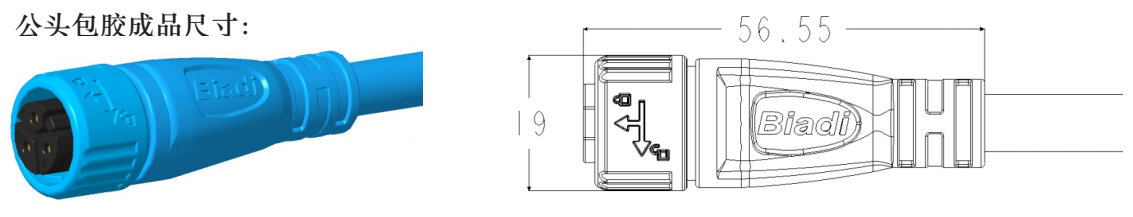

M16快卡自鎖系列公頭詳情


規格芯數3芯插孔公頭3芯插針公頭9芯插孔公頭 9芯插針公頭
接觸件直徑∮2.3mm*3 ∮1.5mm*3∮1.5mm*9

∮0.8mm*9

額定電流15A15A5A5A
額定電壓250V250V50V50V
耐壓2500V2500V500V500V
